系统解决方案

Brite 32Gbps PCIe PHY和控制器解决方案提供了高效的互连,在PPA方面具有显着的优势。。该系统可以支持短距离或长距离通道，以知足大宗的应用场景。。除了具有高线速的PHY的高性能外，低延迟也是Brite 32Gbps PCIe PHY的一个要害特征。。该PHY支持2.5Gbps至32Gbps的数据速率，可以笼罩PCIe Gen5.0/4.0/3.0/2.0/1.0。。 共用的LC-PLL时钟天生器可以为多达8个数据通道提供高速时钟，数据通道的数目可以举行无邪的宏观设置，例如1x、2x、4x、8x。。PCIe PHY的顶层框图见图1。。

Brite PCIe控制器到AXI架构如图2所示。。它在PCI Express和最新版本的AXI协议之间提供了一个高性能、易于使用的互连解决方案。。它继承了领先的架构，具有内置DMA的AXI用户界面，切合AMBA® AXI3和AXI4规范。。

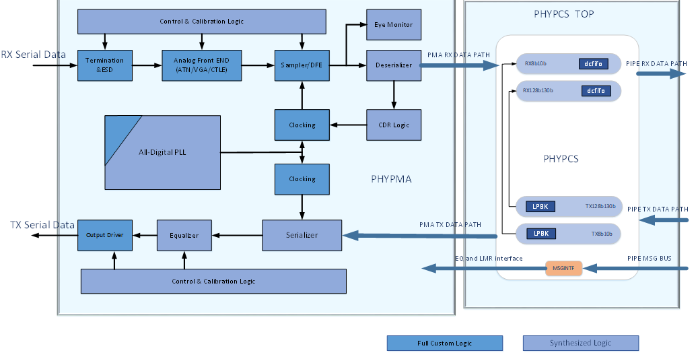

图1  Brite PCIE PHY框图

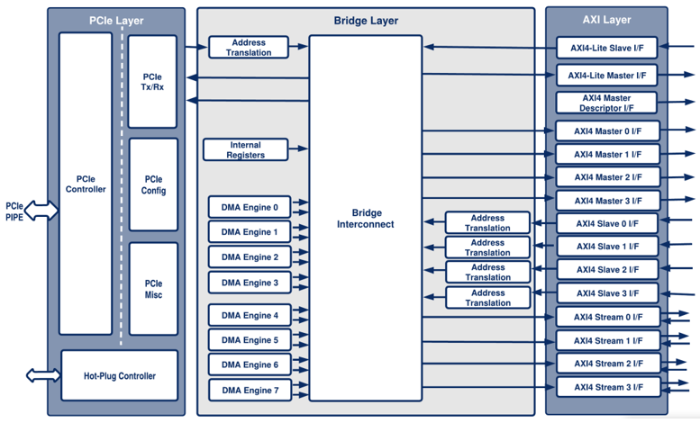

图2 :    PCIE 控制器 到 AXI 架构

控制器特征:

?  x1, x2, x4, x8, x16 PCI Express焦点

?  支持每通道2.5、5.0、8.0、16.0和32.0 GT/s的链接速率

?  8位、16位、32位、64位和128位PIPE接口

?  切合PCI Express的PHY接口（PIPE），切合修订版4.4.1/5.2

?  切合PCI Express®基础规范修订版5.0 v1.0

?  4 KByte最大有用载荷

?  1个虚拟通道(VC)

?  支持通道反转

?  集成时钟域交织（CDC），支持用户选择的桥接频率

?  可选的AXI4-Lite隶属接口用于网桥设置

?  用于外部寄存器设置的可选AXI4-Lite主接口

PHY特征:

?  金属客栈1P9M，待定

?  1.5字时钟的恒定延迟

?  无邪的宏设置

?  单个CMU最大支持x8

?  支持所有主要校准和自顺应历程的自顺应，以获得稳固的性能

?  支持对所有自动顺应历程的软件控制和重写

?  支持共用参考时钟和无SSC（SRNS）的自力参考时钟

?  支持SSC

?  自力参考时钟模式的最大+/-300ppm频率偏移

?  用于RX性能和TX-to-RX回路性能的片上眼图监测逻辑

?  支持链接EQ训练的DIR模式（PIPE）

-实现了RX眼图监控

?  完全切合PCIE Express Base 5.0和4.0，PCI Express Base 3.1/2.1/1.1电气规范

?  切合PIPE修订版4.4.1/5.2

?  差别的回路模式：
：：近端串联，远端并联
